JKテラピン工法

注入口付アンカーピンニングエポキシ樹脂タイル固定工法 JKテラピン工法 注入口付アンカーピンニングエポキシ樹脂タイル固定工法

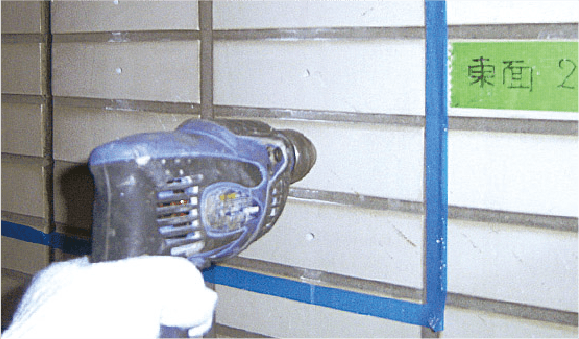

タイル表面に直接穴をあけ注入口付アンカーピンを挿入し、さらにエポキシ樹脂を注入して固定。タイル陶片の浮き補修の一つとして、国土交通大臣の公共建築改修工事標準仕様書に規定された補修工法です。

工法の特長 工法の特長

タイル陶片の浮きも剥がさず補修!
                    国交省仕様適合工法
                    低コスト
                    タイルの張替え不要で経済的!
                    無振動・低騒音
                    日中の作業や病院施設等での施工も可能!
                    美しい仕上がり
                    穿孔部は特殊キャップ仕上げで目立たない! タイル陶片の浮きも剥がさず補修!
                    国交省仕様適合工法
                    低コスト
                    タイルの張替え不要で経済的!
                    無振動・低騒音
                    日中の作業や病院施設等での施工も可能!
                    美しい仕上がり
                    穿孔部は特殊キャップ仕上げで目立たない!
ここがすごい ここがすごい
注入口付き特殊アンカーピン スーパーJKピン 注入口付き特殊アンカーピン スーパーJKピン

ステンレス製 (SUS304) 特殊アンカーピン「スーパー JK ピン」は、側面に複数の孔が開いているので、樹脂がスムーズに入り、ピンの引抜強度・剪断強度を大幅に向上させます。また頭抜強度も抜群です。

スーパーJKピンの強度性能
                  引抜強度	2.8KN(274.4kg)
                  剪断強度	3.7KN(362.6kg)
                  頭抜強度 2.9KN(284.2kg) スーパーJKピンの強度性能
                  引抜強度	2.8KN(274.4kg)
                  剪断強度	3.7KN(362.6kg)
                  頭抜強度	2.9KN(284.2kg)

施工図 施工図

標準設計価格 標準設計価格

JKテラピン工法 化粧キャップ仕上	2,300円/穴
                  JKテラピン工法 化粧キャップ仕上 直張り・2丁掛けタイル	1,600円/穴

※上記金額単価は直接工事費のみで、仮設費・出張旅費・電気代は含まれません。
※上記金額は 1000 穴以上を基準とし、小面積及び特殊な場合は別途見積となります。
※ピンの長さが 50 ㎜以上や特注の場合、割増となります。
※ダイヤチップの消耗・注入材の量・施工手間は、現場の状況
(タイル・コンクリートの厚さ、 浮き代等)によって変動します。
※化粧キャップの単価は、1000 コ(1000 穴分)以上とします。
※ゴンドラ作業の場合、上記金額の 20 ~ 30%アップとなります。
※消費税は別途となります。

JKテラピン工法 化粧キャップ仕上	2,300円/穴
                  JKテラピン工法 化粧キャップ仕上 直張り・2丁掛けタイル	1,600円/穴
                  ※上記金額単価は直接工事費のみで、仮設費・出張旅費・電気代は含まれません。
                  ※上記金額は 1000穴以上を基準とし、小面積及び特殊な場合は別途見積となります。
                  ※ピンの長さが 50 ㎜以上や特注の場合、割増となります。
                  ※ダイヤチップの消耗・注入材の量・施工手間は、現場の状況
                   (タイル・コンクリートの厚さ、 浮き代等)によって変動します。
                  ※化粧キャップの単価は、1000 コ(1000 穴分)以上とします。
                  ※ゴンドラ作業の場合、上記金額の 20 ~ 30%アップとなります。
                  ※消費税は別途となります。
